Dasar Jaringan

Seringkali kita mendengar kata internet, sekilas mungkin kita akan berpikir bahwa yang namanya internet merupakan sebuah jaringan yang sangat besar dan terdiri dari banyak kompuer. Atau bahkan bagi orang yang awam internet sering diartikan sebagai browsing, chatting, dan lain-lain.

Pengertian ini merupakan sebuah pandangan yang kurang benar. Karena sebenarnya internet adalah kumpulan dari jaringan-jaringan kecil dan besar yang saling terhubung secara real-time atau terus menerus di seluruh dunia. Dalam suatu sistem jaringan, dimana seluruh komputer saling berbagi data dan resources satu sama lain sehingga tercapai efisiensi dalam pemanfaatan teknologi, amat dibutuhkan perangkat-perangkat khusus dan instalasi tertentu.

Pada bab ini akan dijelaskan beberapa peralatan yang digunakan dalam sistem jaringan.

Topologi Jaringan

Tujuan dari suatu jaringan adalah menghubungkan jaringan-jaringan yang telah ada dalam jaringan tersebut sehingga informasi dapat ditransfer dari satu lokawi ke lokasi yang lain. Karena suat perusahaan memuliki keinginan atau kebutuhan yang berbeda-beda maka terdapat berbagai cara jaringan terminal-terminal dapat dihubungkan. Struktur Geometric ini disebut dengan LAN Topologies.

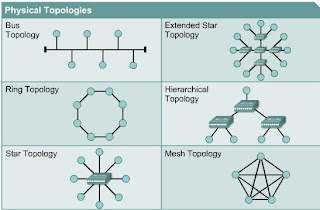

Terdapat 6 jenis topologi yaitu :

• Bus

• Ring

• Star

• Mesh

• Extended Star

• hierarchical topology


Setiap topologi memuliki karakteristik yang berbeda-beda dan masing-masing juga memiliki keuntungan dan kerugian. Topologi tidak tergantung kepada medianya dan setiap topologi biasanya menggunakan media sebagai berikut :
Jenis-jenis Media yaitu :

• Twisted Pair

• Coaxial Cable

• Optical Cable

• Wireless

Topologi dibagi menjadi dua jenis yaitu Physical Topology dan Logical Topologi. Dibawah ini adalah jenis-jenis Physical Topologi.

1. Topologi Bus atau Daisy Chain
   Topologi ini memiliki karakteristik sebagai berikut:



   1. merupakan satu kabel yang kedua ujung nya ditutup, dimana sepanjang kabel terdapat node-node

   2. umum digunakan karena sederhana dalam instalasi

   3. signal melewati kabel dalam dua arah dan mungkin terjadi collision

   4. problem terbesar pada saat kabel putus. Jika salah satu segmen kabel putus, maka seluruh jaringan akan terhenti.



2. Topologi Ring
   Topologi ini mempuyai karakteristik sebagai berikut:



   1. lingkaran tertutup yang berisi node-node

   2. sederhana dalam layout

   3. signal mengalir dalam satu arah, sehingga dapat menghindarkan terjadinya collision (dua paket data bercampur), sehingga memungkinkan pergerakan data yang cepat dan collision detection yang lebih sederhana

   4. problem: sama dengan topologi bus

   5. biasanya topologi ring tidak dibuat secara fisik melainkan direalisasikan dengan sebuah consentrator dan kelihatan seperti topologi star



3. Topolog Star
   Topologi ini mempunyai karakteristik sebagai berikut:



   1. setiap node berkomunikasi langsung dengan central node, traffic data mengalir dari node ke central node dan kembali lagi.

   2. mudah dikembangkan, karena setiap node hanya memiliki kabel yang langsung terhubung ke central node.

   3. keunggulannya adalah jika satu kabel node terputus yang lainnya tidak terganggu.

   4. dapat digunakan kabel yang “lower grade” karena hanya menghandel satu traffic node, biasanya digunakan kabel UTP.



4. Topologi Extended Star
   Topologi Extended Star merupakan perkembangan lanjutan dari topologi star dimana karakteristiknya tidak jauh berbeda dengan topologi star yaitu :



   1. setiap node berkomunikasi langsung dengan sub node, sedangkan sub node berkomunikasi dengan central node. traffic data mengalir dari node ke sub node lalu diteruskan ke central node dan kembali lagi.

   2. Digunakan pada jaringan yang besar dan membutuhkan penghubung yang banyak atau melebihi dari kapasitas maksimal penghubung.

   3. keunggulan : jika satu kabel sub node terputus maka sub node yang lainnya tidak terganggu, tetapi apabila central node terputus maka semua node disetiap sub node akan terputus.

   4. tidak dapat digunakan kabel yang “lower grade” karena hanya menghandel satu traffic node, karena untuk berkomunikasi antara satu node ke node lainnya membutuhkan beberapa kali hops.



5. Topologi hierarchical
   Topologi ini biasa disebut sebagai topolodi tree. Dibangun oleh seperti halnya topologi extended star yang dihubungkan melalui sub node dalam satu central node. Topologi ini dapat mensupport baik baseband maupun broadband signaling dan juga mensupport baik contention maupun token bus access.

6. Topologi Mesh
   MESH topologi dibangun dengan memasang link diantara atation-station. Sebuah ‘fully-connected mesh’ adalah sebauh jaringan dimana setiap terminal terhubung secara langsung ke semua terminal-terminal yang lain. Biasanya digunakan pada jaringan komputer kecil. Topologi ini secara teori memungkinkan akan tetapi tidak praktis dan biayanya cukup tinggi untuk di-implementasikan. Mesh topologi memiliki tingkat redundancy yang tinggi. Sehingga jika terdapat satu link yang rusak maka suatu station dapat mencari link yang lainnya.


Tipe Jaringan
Dalam jaringan terdapat tiga buah peran yang dijalankan. Yang pertama adalah client. Peran ini hanya sebatas pengguna tetapi tidak menyediakan sumber daya (sharing), informasi, dan lain-lain. Peran kedua adalah sebagai peer, yaitu client yang menyediakan sumber daya untuk dibagi kepada client lain sekaligus memakai sumber daya yang tersedia pada client yang lain (peer to peer). Sedangkan peran yang terakhir adalah sebagai server, yaitu menyediakan sumber daya secara maksimal untuk digunakan oleh client tetapi tidak memakai sumber daya yang disediakan oleh client. Dibawah ini akan dijelaskan jenis-jenis jaringan yang ada.

1. Jaringan Berbasis Server
   Jaringan berbasis server atau client-server diartikan dengan adanya server didalam sebuah jaringan yang menyediakan mekanisme pengamanan dan pengelolaan jaringan tersebut. Jaringan ini terdiri dari banyak client dari satu atau lebih server. Client juga biasa disebut front-end meminta layanan seperti penyimpanan dan pencetakan data ke printer jaringan, sedangkan server yang sering disebut back-end menyampaikan permintaan tersebut ke tujuan yang tepat.

   Pada Windows NT, Windows 2000, dan Windows Server 2003, jaringan berbasis server diorganisasikan di dalam domain-domain. Domain adalah koleksi jaringan dan client yang saling berbagi informasi. Keamanan domain dan perizinan log on dikendalikan oleh server khusus yang disebut domain controlle. Terdapat satu pengendali domain utama atau Primary Domain Controller (PDC) dan beberapa domain controller pendukung atau backup Domain Controller (BDC) yang membantu PDC pada waktu-waktu sibuk atau pada saat PDC tidak berfungsi karena alasan tertentu.

   Primasry Domain Controller juga diterapkan di dalam jaringan yang menggunakan server Linux. Software yang cukup andal menangani masalah ini adalah samba yang sekaligus dapat digunakan sebagai penyedia layanan file dan print yang membuat computer Windows dapat mengakses file-file di mesin Linux dan begitu pula sebaliknya.

   Jaringan berbasis server memiliki beberapa keuntungan diantaranya adalah :



   1. Media penyimpanan data yang terpusat memungkinkan semua user menyimpan dan menggunakan data di server dan memberikan kemudahan melakukan back-up data di saat kritis. Pemeliharaan data juga menjadi lebih mudah karena data tidak tersebar di beberapa computer.

   2. Kemampuan server untuk menyatukan media penyimpanan di satu tempat akan menekan biaya pembangunan jaringan. Server yang telah dioptimalkan membuat jaringan berjalan lebih cepat daripada jaringan peer-to-peer. Membebaskan user dari pekerjaan mengelola jaringan.

   3. Kemudahan mengatur jumlah pengguna yang banyak. Kemampuan untuk sharing peralatan mahal seperti printer laser. Mengurangi masalah keamanan karena pengguna harus memasukkan password untuk setiap peralatan jaringan yang akan digunakan.



2. Jaringan Peer-to-peer
   Setiap computer di dalam jaringan peer mempunyai fungsi yang sama dan dapat berkomunikasi dengan computer lain yang telah memberi
   izin. Jadi, secara sederhana setiap komputer pada jaringan peer berfungsi sebagai client dan server sekaligus. Jaringan peer digunakan di sebuah kantor kecil dengan jumlah computer sedikit, dibawah sepuluh workstation.

   Keuntungan menggunakan jaringan peer adalah :



   1. Tidak memerlukan investasi tambahan untuk pembelian hardware dan software server.

   2. Tidak diperlukan seorang network administrator dan setupnya mudah serta meminta biaya yang murah.


   Kerugian menggunakan jaringan peer adalah :



   1. Sharing sumberdaya pada suatu komputer didalam jaringan akan sangat membebani computer tersebut.

   2. Masalah lain adalah kesulitan dalam mengatur file-file. User harus menangani komputernya sendiri jika ditemui masalah keamanan sangat lemah.



3. Jaringan Hybrid
   Jaringan hybrid memiliki semua yang terdapat pada tiga tipe jaringan di atas. Ini berarti pengguna dalam jaringan dapat mengakses sumber daya yang dishare oleh jaringan peer, sedangkan di waktu bersamaan juga dapat memanfaatkan seumber daya yang disediakan oleh server.
   Keuntungan jaringan hybrid adalah sama dengan keuntungan menggunakan jaringan berbasis server dan berbasis peer. Jaringan hybrid memiliki kekurangan seperti pada jaringan berbasis server.


Peralatan Jaringan
Ada beberapa peralatan yang digunakan dalam jaringan, peralatan ini sering digunakan di dalam perkantoran dan perusahan besar. Peralatan ini adalah :

1. Network Interface Card

   Dalam memilih network interface card, ada beberapa pertimbangan yang harus diperhatikan. Pertimbangan-pertimbangan ini sangat penting untuk diperhatikan, yaitu :


   1. Tipe jaringan seperti Ethernet LANs, Token Ring, atau Fiber Distributed Data Interface (FDDI).

   2. Tipe Media seperti Twisted Pair, Coaxial, Fiber-Optic, dan Wireless.

   3. Tipe Bus seperti ISA dan PCI.



2. PCMCIA Network Interface Card
   PCMCIA card adalah card jaringan yang digunakan untuk terhubung kedalam sebuah jaringan tanpa menggunakan kabel.

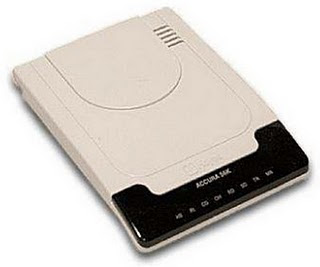

3. Modem
   Modem atau Modul the Modulator adalah peralatan jaringan yang digunakan untuk terhubung ke jaringan internet menggunakan kabel telepon.


4. HUB/Switch
   HUB atau Switch digunakan untuk menghubungkan setiap node dalam jaringan LAN. Peralatan ini sering digunakan pada topologi star dan extended star. Perbedaan antara HUB dan Switch adalah kecepatan transfer datanya. Yaitu 10:100 Mbps.


5. Bridge
   Bridge adalah peralatan jaringan yang digunakan untuk memperluas ata memecah jaringan. Bridge berfungsi untuk menghubungkan dan menggabungkan media jaringan yang tidak sama seperti kabel unshielded twisted pair (UTP) dan kabel fiber-optic, dan untuk menggabungkan arsitektur jaringan yang berbeda seperti Token Ring dan Ethernet. Bridge meregenerate sinyal tetapi tidak melakukan konversi protocol, jadi protocol jaringan yang sama (seperti TCP/IP) harus berjalan kepada kedua segemen jaringan yang terkoneksi ke bridge. Bridge dapat juga mendukung Simple Network Management Protocol (SNMP), serta memiliki kemampuan diagnosa jaringan.

   Bridge hadir dalam tiga tipe dasar yaitu Local, Remote, dan Wireless. Bridge local secara langsung menghubungkan Local Area Network (LAN). Bridge remote yang dapat digunakan untuk membuat sebuah Wide Area Network (WAN) menghubungkan dua atau lebih LAN. Sedangkan wireless bridge dapat digunakan untuk menggabungkan LAN atau menghubungkan mesin-mesin yang jauh ke suatu LAN.

   Bridge beroperasi mengenali alamat MAC address node asal yang mentransmisi data ke jaringan dan secara automatis membangun sebuah table routing internal. Table ini digunakan untuk menentukan ke segmen mana paket akan di route dan menyediakan kemampuan penyaringan (filtering). Setelah mengetahui ke segmen mana suatu paket hendak disampaikan, bridge akan melanjutkan pengiriman paket secara langsung ke segmen tersebut. Jika bride tidak mengenali alamat tujuan paket, maka paket akan di forward ke semua segmen yang terkoneksi kecuali segmen alamat asalanya. Dan jika alamat tujuan berada dalam segmen yang sama dengan alamat asal, bridge akan menolak paket. Bridge juga melanjutkan paket-paket broadcast ke semua segmen kecuali segmen asalnya.


6. Router
   Router adalah peralatan jaringan yang digunakan untuk memperluas atau memecah jaringan dengan melanjutkan paket-paket dari satu jaringan logika ke jaringan yang lain. Router banyak digunakan di dalam internetwork yang besar menggunakan keluarga protocol TCP/IP dan untuk menghubungkan semua host TCP/IP dan Local Area Network (LAN) ke internet menggunakan dedicated leased line. Saat ini, masih banyak perusahaan menggunakan router Cisco 2500 series untuk mengkoneksikan dua buah LAN (WAN dengan anggota dua LAN), LAN ke ISP (Internet Service Provider). Koneksi seperti ini menyebabkan semua workstation dapat terkoneksi ke internet selama 24 jam.

   Router berisi table-tabel informasi internal yang disebut label routering yang melakukan pencatatan terhadap semua alamat jaringan yang diketahui dan lintasan yang mungkin dilalui. Router membuat jalur paket-paket berdasarkan lintasan yang tersedia dan waktu tempuhnya. Karena menggunakan alamat paket jaringan tujuan, router bekerja hanya jika protocol yang dikonfigurasi adalah protocol yang routetable seperti TCP/IP atau atau IPX/SPX. Ini berbeda dengan bridge yang bersifat protocol independent.


7. Crimping Tools
   Crimping tools berguna untuk memotong, merapikan dan mengunci kabel UTP dalam melakukan instalasi Networking.
